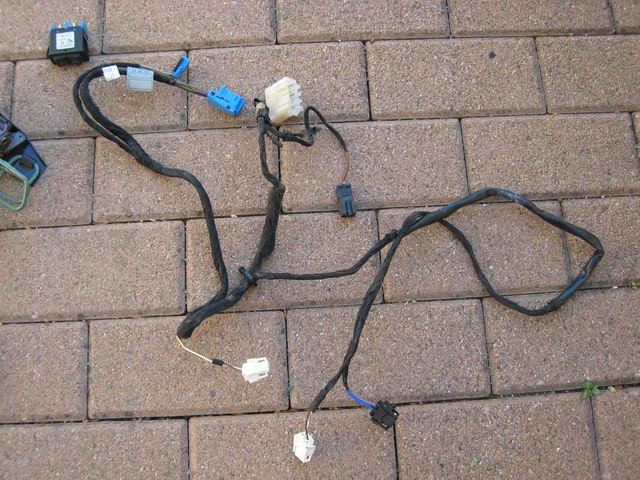

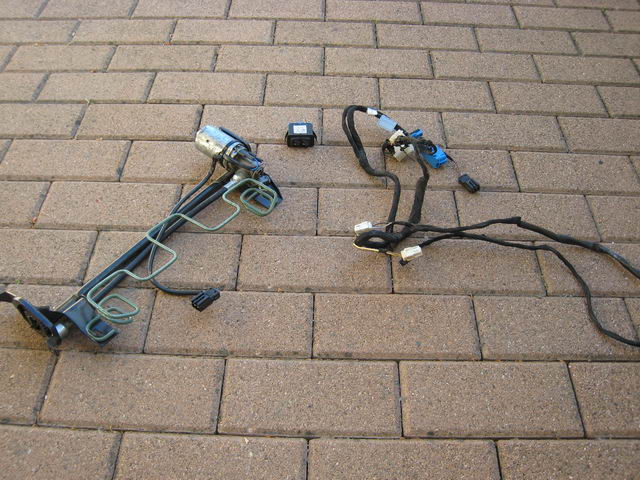

Benötigte Teile : Lordosenstütze(n) und Zusatzkabelbaum

Anmerkung : Bei eingebauter Sitzheizung ist der zusätzliche Kabelbaum bereits vorhanden. Der Kabelbaum ist gleichzeitig für die Lordosenstütze und die Sitzheizung.

Der grosse weisse Stecker wird unter dem Teppich eingesteckt. Der grosse blaue ist für den Taster der Lordosenstütze,
der kleine für den Taster der Sitzheizung (falls vorhanden)

Das schwarze mit blau/violetten Kabeln kommt an den Motor der L-stütze.

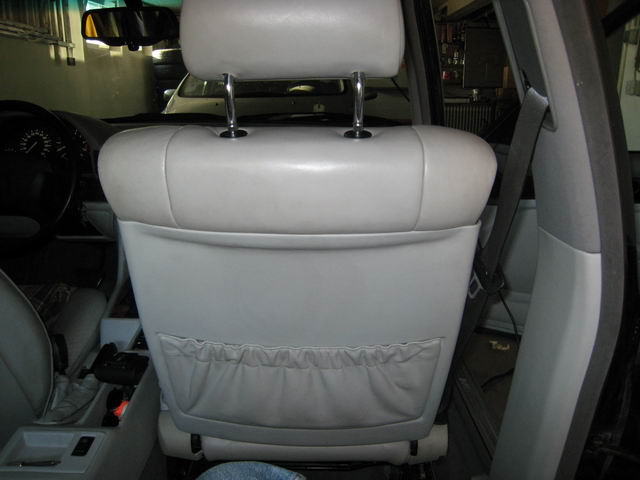

1. Verkleidung Rückenwand Sitzlehne entfernen
Die Verkleidung ist nur eingehakt. Zuerst unten abziehen.

2. Sitzschienen vom Fahrzeugboden lösen

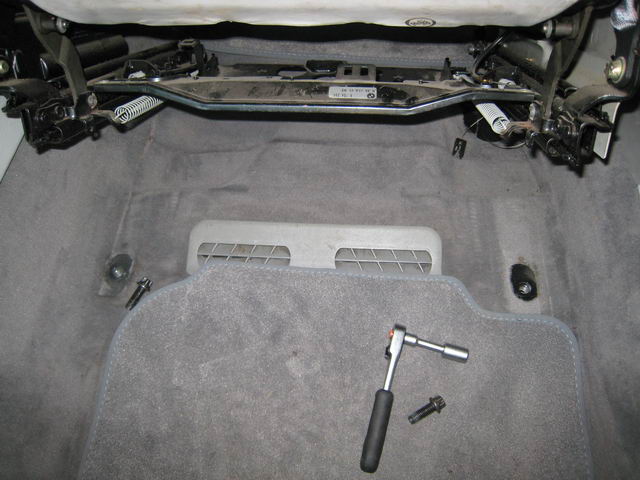

3. Vor den Luftdüsen im Fussraum Teppich hochheben
Beim Fahrersitzt ist der Teppich links zusätzlich mit einer Plastikschraube befestigt. Diese lösen.

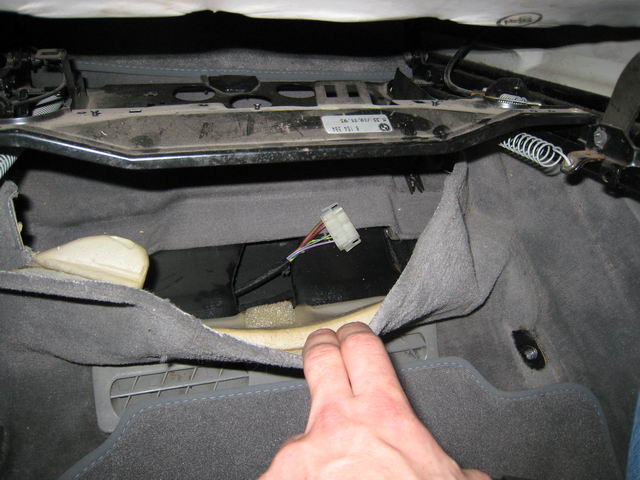

Unter dem Teppich ist der Stecker für den zusätzlichen Kabelbaum zu finden (evtl. unter den Luftrohren versteckt)

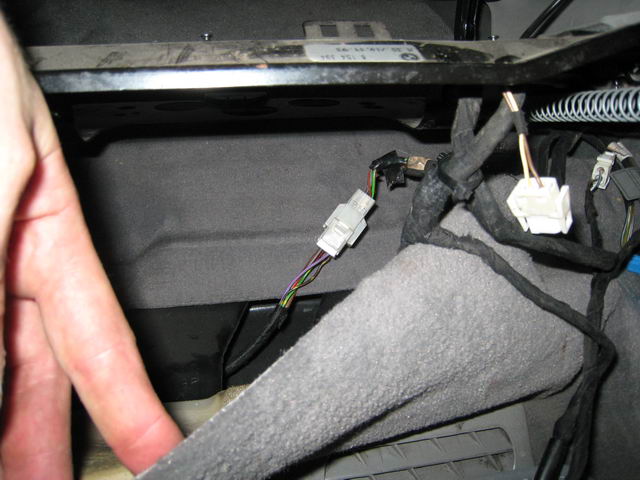

4. Zusatzkabelbaum anschliessen und Stecker unter Teppich verstauen. Teppich wieder zurückklappen.

5. Falls es schwierig werden sollte, den Stecker zum Taster durch zu bekommen, die Schraube der seitlichen Sitzverkleidung lösen.
Dadurch kann man die Verkleidung etwas vum Sitz lösen, um so mehr Platz zum Hochziehen des Kabels zu haben.

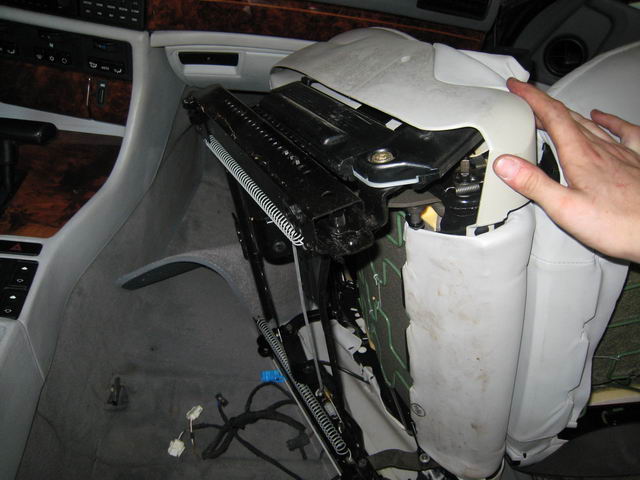

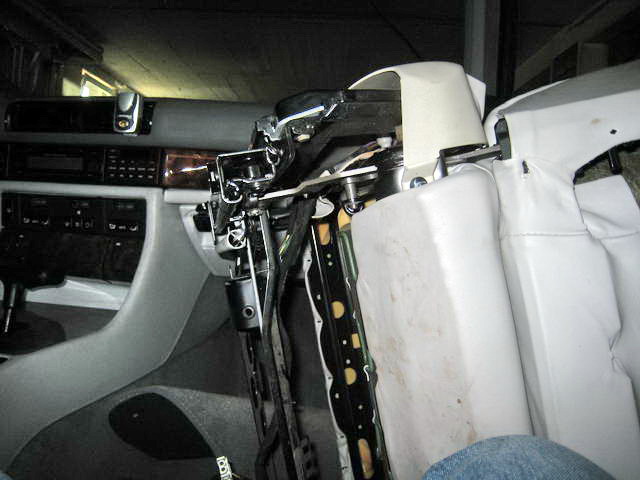

6. Den Sitz ganz nach hinten fahren, dann nach vorne kippen und aus den vorderen Haken lösen, und Sitz seitlich umlegen.
Dabei auf die Seile für die Gurthöhenverstellung achten (nicht zu stramm ziehen). Diese evtl. aushaken.

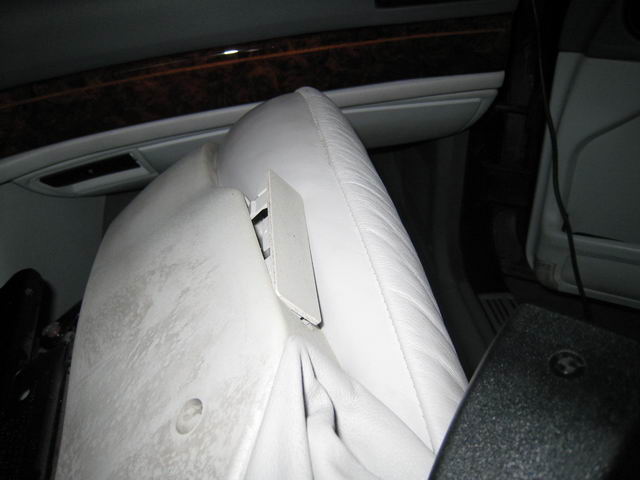

7. Abdeckung für Schalter aushebeln.

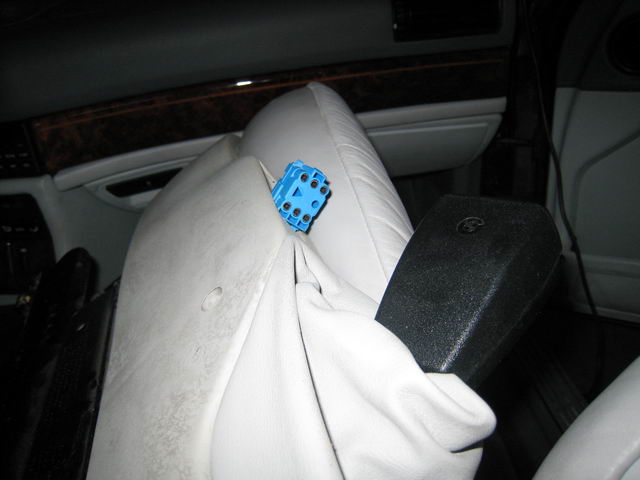

8. Kabel zum Schalter hochziehen.

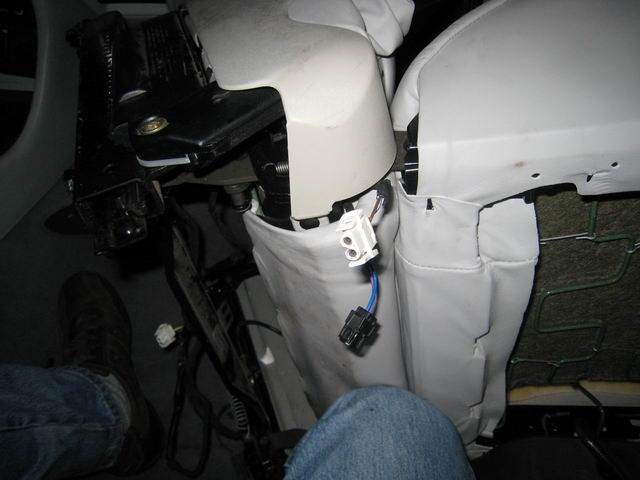

hier sieht man, wie das Kabel in etwa verlaufen kann

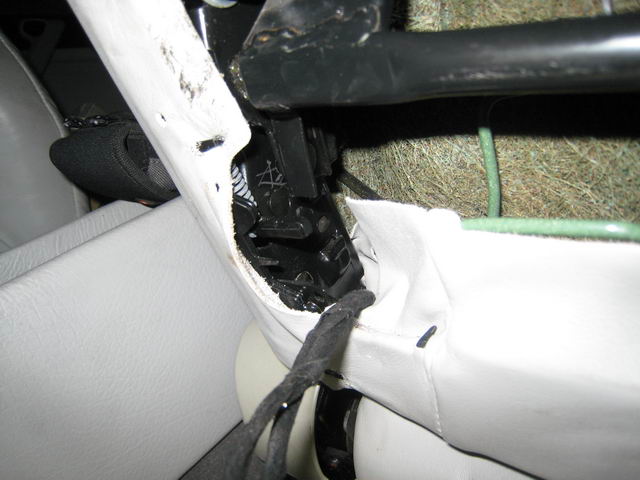

9. Das Kabel mit dem kleinen schwarzen Stecker sowie dem kleinen weissen nach oben durch die Ecke zwischen Sitzlehne und Sitzfläche ziehen.
Auch das ist etwas Gefummel, geht aber dann irgendwann.

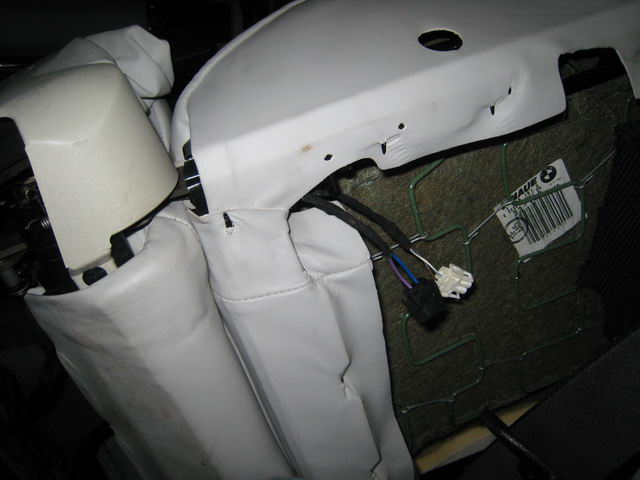

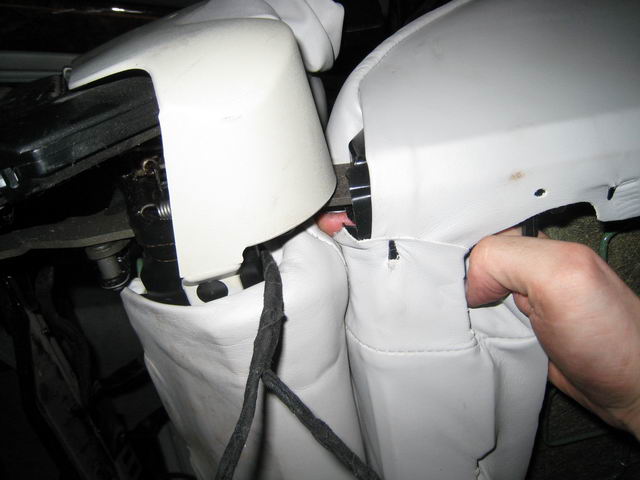

10. Jetzt beide Stecker nach oben in die Rückenlehne ziehen. Dort, wo mein Finger zu sehen ist, passen beide durch.

Jetzt ist das schlimmste überstanden.

11. Den Sitz wieder komplett einbauen (vorher evtl. Kabel unterm Sitz zurückbinden)

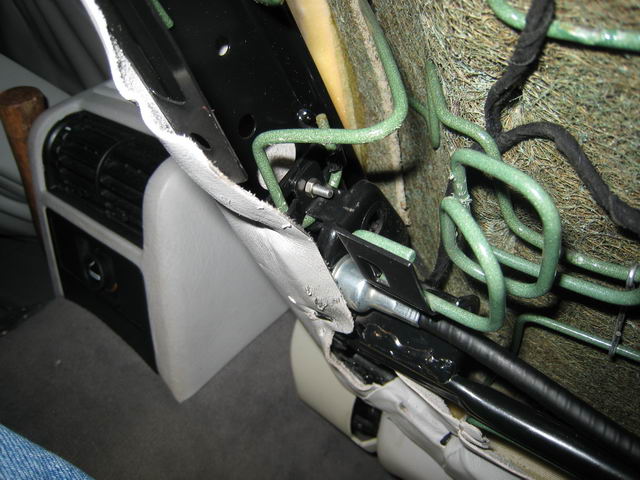

12. Jetzt die L-Stütze einbauen. Zuerst rechts den "Stab" in die kleine runde Öffnung einführen.
Dann die Stütze soweit wie möglich nach rechts drücken.

13. Anschliessend die Lasche der linken Seite nach unten in die vorgesehene Befestigung drücken.
Evtl. passt die linke Seite der Stütze nicht gleich in den Sitz. Mit etwas Gefummel gehts dann plötzlich doch.
Es hilft auch, die Lordose kurz anzuschliessen und mit dem Taster etwas zu verstellen. In bestimmten Positionen gehts dann evtl. besser.

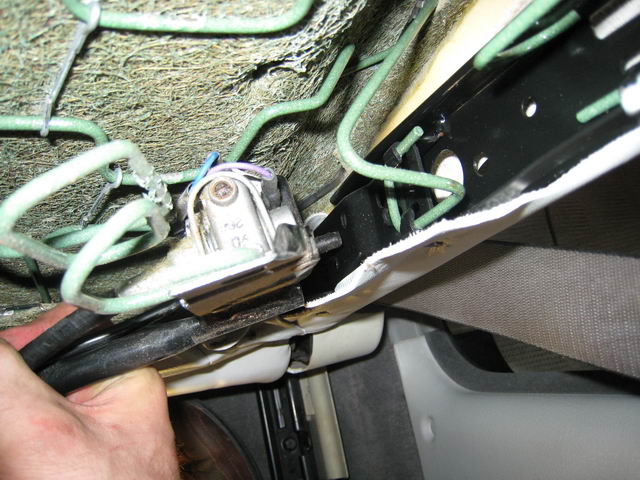

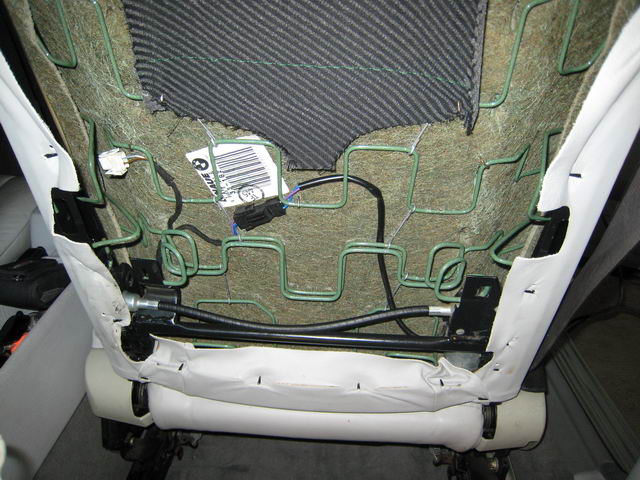

14. Kabel verstauen und schwarzen Stecker anschliessen.

15. Stütze auf der linken Seite mit dem Sitzgestell verschrauben.

16. Rückenlehne wieder befestigen. Erst oben einhaken, dann unten.

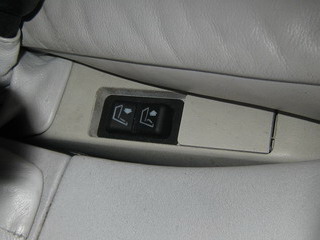

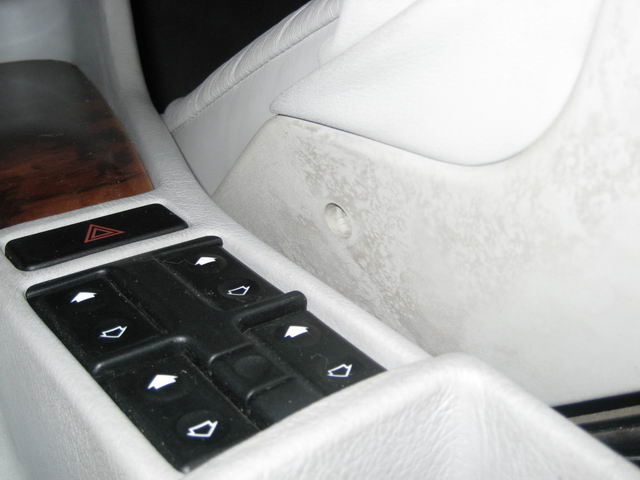

17. Taster anschliessen und einbauen.
Die Blende bedeckt die Löcher für den Lordosenschalter, aber auch für den Sitzheizungsschalter.
Ist dieser nicht vorhanden, müsste hier eine andere Blende eingesetzt werden.
Ich hab die alte einfach in der Mitte auseinandergesägt, sauber gefeilt und somit als billige Alternative verwendet.

FERTIG !

Gleiche Prozedur auf der anderen Seite
